Fasada wentylowana to dziś coś więcej niż sama technologia — to prawdziwy fundament trwałego i energooszczędnego budownictwa. W projektach opartych na lekkich konstrukcjach drewnianych lub metalowych kluczowe staje się precyzyjne zaplanowanie całego układu: od warstw izolacyjnych, przez szczelinę wentylacyjną, aż po detale montażowe. To właśnie tu rozstrzyga się, czy przegroda będzie efektywnie chronić przed stratami ciepła, wilgocią i wiatrem. W artykule tym pokażemy Ci jak podejść do tematu z głową — nowocześnie, fachowo i bezkompromisowo.

Na pierwszy rzut oka elewacja wentylowana może wydawać się zwykłym, prostym układem warstw, ale jest jednak inaczej – jej skuteczność kryje się w precyzyjnie zaprojektowanej współpracy wszystkich zestawionych z sobą elementów. Podstawą jest stosunkowo niewiele ważąca konstrukcja nośna – np. drewniana lub metalowa, do której mocowana jest podkonstrukcja z profili. To właśnie na niej opiera się cały system: warstwa termoizolacyjna, szczelina wentylacyjna oraz zewnętrzna okładzina. Każda z tych części pełni określoną funkcję, a ważną rolę odgrywa tu przestrzeń powietrzna – niewidoczna, ale absolutnie niezbędna do prawidłowego działania “mechanizmu”. Dzięki niej możliwe jest skuteczne odprowadzanie wilgoci i ochrona przegrody przed jej kumulowaniem. Efekt? Uzyskujemy ścianę, która nie tylko izoluje, ale też oddycha. Oczywiście, pod warunkiem, że wszystko zostało właściwie zaprojektowane.

Dwuwarstwowy system izolacyjny – układ, który pracuje precyzyjnie

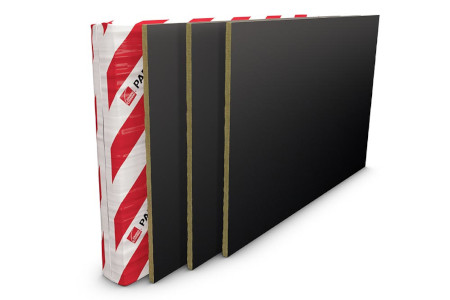

W nowoczesnym budownictwie szkieletowym coraz częściej stosuje się dwuwarstwowe systemy izolacyjne, które zapewniają lepszą ciągłość cieplną i odporność na warunki atmosferyczne niż tradycyjne układy jednowarstwowe. Przykładem sprawdzonego rozwiązania dla fasad wentylowanych jest zestaw złożony z izolacji PAROC. Sprężysta wełna kamienna PAROC Ultra doskonale dopasowuje się do przestrzeni między profilami konstrukcyjnymi, ograniczając ryzyko powstawania mostków cieplnych. Warstwa zewnętrzna, wykonana z płyt PAROC Cortex b, stanowi nie tylko dodatkową barierę termiczną, ale również skuteczną ochronę przeciwwiatrową – za sprawą otwartej dyfuzyjnie powłoki, wilgoć może być efektywnie odprowadzana na zewnątrz, bez ryzyka zawilgocenia przegrody.

Trzy czynniki, które mają znaczenie

Uzyskanie efektywnej elewacji wentylowanej wymaga indywidualnego podejścia i wykonania analizy konkretnych warunków. Pierwszym czynnikiem wpływającym na cały projekt, jest wysokość budynku. Im więcej kondygnacji w nieruchomości, tym większy napór wiatru, dłuższy tor przepływu powietrza i wyższe wymagania dotyczące szerokości szczeliny wentylacyjnej oraz powierzchni otworów wlotowych i wylotowych. Drugim istotnym aspektem, na który trzeba zwrócić uwagę jest rodzaj okładziny – ciężkie płyty betonowe wymagają innych rozstawów wsporników niż panele kompozytowe, co przekłada się bezpośrednio na projekt podkonstrukcji. Trzeci czynnik to warunki środowiskowe – ekspozycja na wiatr, nasłonecznienie czy wilgotność powietrza mogą znacząco wpłynąć na trwałość i funkcjonalność przegrody. Dobry projektant wie, że nie ma jednego uniwersalnego rozwiązania – są tylko dobrze dopasowane układy, które odpowiadają na konkretne wyzwania.

Między wentylacją a izolacją

Szczelina wentylacyjna to jeden z kluczowych elementów funkcjonowania fasady wentylowanej. Jej zadaniem jest zapewnienie sprawnego przepływu powietrza pomiędzy warstwą izolacji (najlepiej z wełny kamiennej) a okładziną, co umożliwia skuteczne odprowadzanie wilgoci z wnętrza przegrody. Aby system działał prawidłowo, szerokość szczeliny musi być dostosowana do wysokości budynku: przy obiektach do 12 metrów wystarczy 20 mm, natomiast powyżej 25 metrów wymagane jest już co najmniej 50 mm. Co równie ważne, szczelina powinna być ciągła na całej powierzchni – bez zwężeń, zatorów czy błędnie poprowadzonej podkonstrukcji. Niezbędne są również odpowiednio zaprojektowane otwory wlotowe i wylotowe – każdy z nich powinien mieć powierzchnię minimum 50 cm² na każdy metr kwadratowy elewacji wentylowanej. Zlokalizowane odpowiednio przy cokole i pod attyką, dodatkowo zabezpieczone przed owadami i zanieczyszczeniami, tworzą kompletny kanał wentylacyjny, który umożliwia „oddychanie” całej przegrodzie. Płyty z wełny kamiennej PAROC Cortex b mogą pochwalić się bardzo niskim współczynnikiem przepuszczalności powietrza (≤ 10 x 10-⁶ m³/m² s Pa).

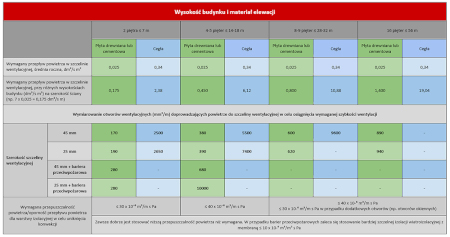

Tabela: Dane wykorzystane w tabeli pochodzą ze strony: https://www.paroc.com/pl-pl/applications/building-insulation/walls/ventilated-facades.

Precyzja kluczem do sukcesu

Dobrze dobrany materiał to jedno – równie istotne jest jego właściwe ułożenie i zabezpieczenie. W systemach wykorzystujących płyty z wełny kamiennej PAROC Ultra i PAROC Cortex b szczególnie ważne jest montowanie warstw z przesunięciem spoin („na mijankę”), co ogranicza liniowe mostki cieplne. Izolacje PAROC nie wymagają klejenia – wystarczy precyzyjne ułożenie ich na styk. Dla zapewnienia szczelności powłoki wiatroizolacyjnej, producent rekomenduje zastosowanie taśm PAROC XST 042 do łączeń płyt oraz PAROC XST 041 do naroży. Taki układ gwarantuje, że przegroda będzie funkcjonować zgodnie z założeniami projektowymi – zarówno pod względem termoizolacji, jak i ochrony przed wilgocią. Niezwykle ważne jest także szybkie zamknięcie układu poprzez montaż okładziny, by nie dopuścić do zawilgocenia materiału w czasie prac budowlanych. W przypadku projektów z pionowymi podziałami lub strefami zamkniętymi nie można zapomnieć o otworach pośrednich, które pozwolą na prawidłową cyrkulację powietrza wewnątrz przegrody.

Projekt, który ma ciąg dalszy w rzeczywistości

Skuteczna fasada wentylowana to efekt dobrze zaprojektowanego układu warstw, właściwego doboru materiałów i precyzyjnego montażu. Tylko pełna zgodność tych elementów gwarantuje trwałość przegrody, ochronę przed wilgocią i realne oszczędności energetyczne. W lekkich konstrukcjach nie ma miejsca na niedokładność – tu każdy detal ma znaczenie. To właśnie dbałość o szczegóły odróżnia rozwiązania tymczasowe od trwałych. A w budownictwie, gdzie liczy się czas, koszt i jakość, przemyślane decyzje już na etapie projektu zwracają się z nawiązką.
